碳纖維布加固完工后,一般有省級或者市級工程質量檢測中心（專業檢測資質）來現場拉拔檢測。
碳纖維加固施工質量現場檢測方法主要為中國工程建設標準化協會標準《碳纖維片材加固混凝土結構技術規程》和《混凝土結構加固設計規范http://m.tnle.cn》的拉拔法檢測碳纖維施工質量。
碳纖維加固檢測前需在混凝土表面加工出預切縫，深度應從加固表面切割至混凝土基體內部切入混凝土深度為,lOmm縫寬mm為保證預切縫的順利進行應采用與檢測儀器相配套的切縫機。按規范要求標準塊直徑為mm材質為號鋼。碳纖維粘結強度檢測儀檢測儀粘結強度檢測儀要求可參照現行行業標準《數顯式粘結強度檢測儀》規定。
檢驗時間和抽樣規則現場檢驗應在已完成碳纖維片材粘貼并固化d的結構表面上進行現場檢驗的布點應在膠粘劑固化已達到可以進入下一工序之日進行。當因故需推遲布點日期時不得超過d。
碳纖維加固梁、柱類構件以同規格、同型號的構件為一檢驗批每批構件隨機抽取的受檢構件應按該批構件總數的,確定但不得少于根以每根受檢構件為一檢驗組每組個檢驗點。
碳纖維補強板、墻類構件應以同種類、同規格的構件為一檢驗批每批按實際粘貼的表面積(不論粘貼的層數)均勻劃分為若干區每區m(不足m按m計)且每一樓層不得少于區以每區為一檢驗組每組個檢驗點。
檢驗點的間距不應小于mm且有一塊應粘貼在加固構件的端部。

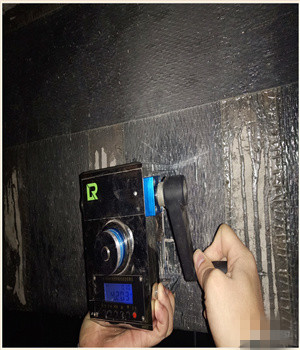

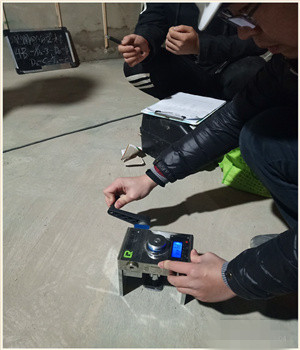

碳纖維現場拉拔檢測程序
表面處理:被測部位的加固表面應清除污漬并保持干燥。
切割預切縫:從加固表面向混凝土基體內部切割預切縫切入混凝土深度,mm寬度約mm。預切縫形狀為直徑mm的圓形或邊長mmmm的正方形。
粘貼鋼標準塊:采用高強、快固化的膠粘劑(取樣碳纖維膠粘劑http://www.gxjgcl.com/)粘貼鋼標準塊。取樣粘結劑的正拉粘結強度應大于粘貼碳纖維片材的結構膠粘劑正拉粘結強度。鋼標準塊粘貼后應立即固定。按照粘結強度檢測儀生產廠提供的使用說明書連接鋼標準塊。
試驗結果計算及破壞形式判斷現場檢驗正拉粘結強度應按下式計算:正拉粘結強度(MPa)P試樣破壞時的荷載值(N)A鋼標準塊的粘結面面積(mm)。
